X88-IR — NAM-захваты Soldano X88-IR

X88-IR — NAM-захваты Soldano X88-IR

CatpitAmpplugin + APPPack 36×NAM

Устройство

Soldano X88-IR

Серийный номерГодПроисхождениеСтраница производителя
205426060162026Разработано и сделано в СШАsoldano.com
Авторы захватов
Darwin's Cat
Захваты
36
Путь сигнала
лампы: 5 · цифровой путь сигнала: это захват цифровой модели, а не аналоговой схемы

Normal

Характер
чистый
Что захвачено
GainЭпохиESRСкачать
7hиграет захват 9h на −6 dB
8hиграет захват 9h на −3 dB
9h10000.00307Soldano X88-IR Normal 9h.nam
10h10000.00381Soldano X88-IR Normal 10h.nam
11h10000.00375Soldano X88-IR Normal 11h.nam
12h10000.00357Soldano X88-IR Normal 12h.nam
13h10000.0044Soldano X88-IR Normal 13h.nam
14h10000.00567Soldano X88-IR Normal 14h.nam
15h12000.00841Soldano X88-IR Normal 15h.nam
16h12000.0106Soldano X88-IR Normal 16h.nam
17h12000.0109Soldano X88-IR Normal 17h.nam

Темброблок

BASS полка по низам 200 Hz
  • минимум
  • опорное положение
  • максимум
MIDDLE колокол 1 kHz
  • минимум
  • опорное положение
  • максимум
TREBLE наклон 1.1 kHz
  • минимум
  • опорное положение
  • максимум

Altered

Характер
на грани перегруза
Что захвачено
GainЭпохиESRСкачать
7hиграет захват 9h на −6 dB
8hиграет захват 9h на −3 dB
9h10000.00345Soldano X88-IR Altered 9h.nam
10h10000.00403Soldano X88-IR Altered 10h.nam
11h10000.00493Soldano X88-IR Altered 11h.nam
12h10000.00554Soldano X88-IR Altered 12h.nam
13h10000.00657Soldano X88-IR Altered 13h.nam
14h10000.00971Soldano X88-IR Altered 14h.nam
15h12000.0107Soldano X88-IR Altered 15h.nam
16h12000.0102Soldano X88-IR Altered 16h.nam
17h12000.0113Soldano X88-IR Altered 17h.nam

Темброблок

BASS полка по низам 200 Hz
  • минимум
  • опорное положение
  • максимум
MIDDLE колокол 1 kHz
  • минимум
  • опорное положение
  • максимум
TREBLE наклон 1.1 kHz
  • минимум
  • опорное положение
  • максимум

Crunch

Характер
кранч
Что захвачено
GainЭпохиESRСкачать
7hиграет захват 9h на −6 dB
8hиграет захват 9h на −3 dB
9h10000.00285Soldano X88-IR Crunch 9h.nam
10h10000.00328Soldano X88-IR Crunch 10h.nam
11h10000.00411Soldano X88-IR Crunch 11h.nam
12h10000.0039Soldano X88-IR Crunch 12h.nam
13h10000.0045Soldano X88-IR Crunch 13h.nam
14h10000.0056Soldano X88-IR Crunch 14h.nam
15h10000.00699Soldano X88-IR Crunch 15h.nam
16h12000.00739Soldano X88-IR Crunch 16h.nam
17h12000.00833Soldano X88-IR Crunch 17h.nam

Темброблок

BASS полка по низам 200 Hz
  • минимум
  • опорное положение
  • максимум
MIDDLE колокол 1 kHz
  • минимум
  • опорное положение
  • максимум
TREBLE наклон 1.1 kHz
  • минимум
  • опорное положение
  • максимум

Overdrive

Характер
хай-гейн
Что захвачено
GainЭпохиESRСкачать
7hиграет захват 9h на −6 dB
8hиграет захват 9h на −3 dB
9h10000.00358Soldano X88-IR Overdrive 9h.nam
10h10000.00471Soldano X88-IR Overdrive 10h.nam
11h10000.00634Soldano X88-IR Overdrive 11h.nam
12h10000.00678Soldano X88-IR Overdrive 12h.nam
13h10000.0077Soldano X88-IR Overdrive 13h.nam
14h12000.00947Soldano X88-IR Overdrive 14h.nam
15h12000.0111Soldano X88-IR Overdrive 15h.nam
16h12000.0129Soldano X88-IR Overdrive 16h.nam
17h12000.0141Soldano X88-IR Overdrive 17h.nam

Темброблок

BASS полка по низам 200 Hz
  • минимум
  • опорное положение
  • максимум
MIDDLE колокол 1 kHz
  • минимум
  • опорное положение
  • максимум
TREBLE наклон 1.1 kHz
  • минимум
  • опорное положение
  • максимум

Небо на картинке: NASA/Goddard Space Flight Center Scientific Visualization Studio; Gaia DR2: ESA/Gaia/DPAC

Как мы снимали

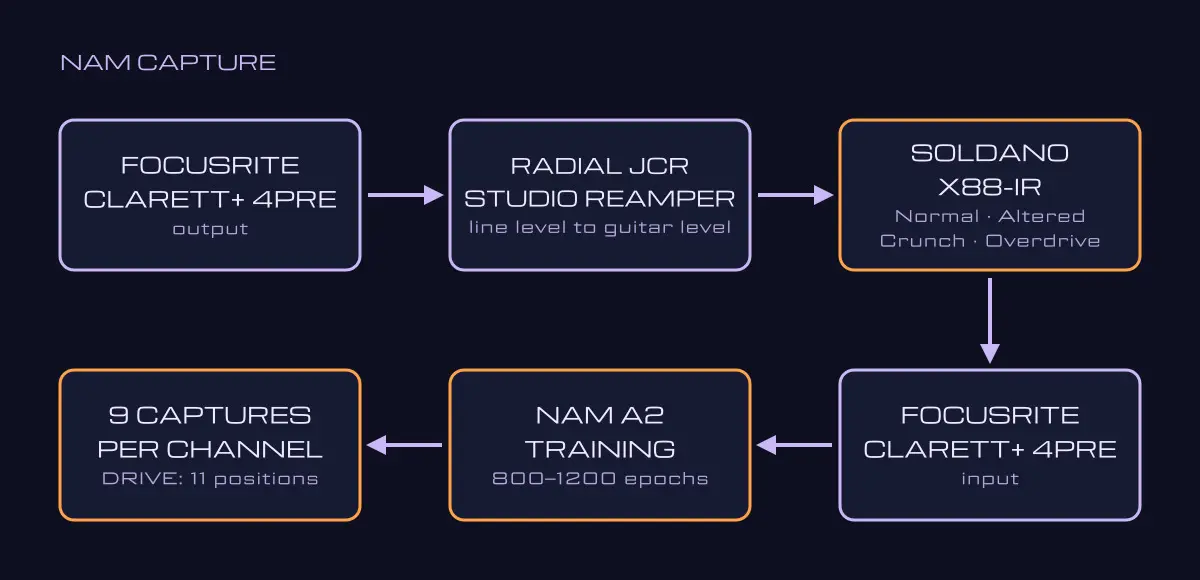

Схема захвата: Focusrite Clarett+ 4Pre → Radial JCR Studio Reamper → Soldano X88-IR → Focusrite Clarett+ 4Pre → обучение NAM A2
Схема захвата: Focusrite Clarett+ 4Pre → Radial JCR Studio Reamper → Soldano X88-IR → Focusrite Clarett+ 4Pre → обучение NAM A2

Это наш Soldano X88-IR. Сигнал выходит из звуковой карты Focusrite Clarett+ 4Pre, через ри-ампер Radial JCR Studio Reamper попадает во вход усилителя и с его выхода возвращается в ту же Clarett+. Bass, Middle и Treble всё это время стоят посередине, на 12 часах.

У X88-IR два канала, у каждого по два звука: Normal и Altered, Crunch и Overdrive. Сняты все четыре, каждый — девять раз: ручка Gain на 9, 10, 11 и так до 17 часов. На 7 и 8 часах железо звучит слабо, поэтому там играет захват на 9 часов, только на вход подаётся на 6 и 3 dB меньше.

Каждый захват — отдельная нейросеть NAM A2, обученная на своей записи 1000–1200 эпох. Как шло обучение, видно на кривой под ручкой.

Частые вопросы

Откуда «Great!», «Not bad!» и остальные оценки ESR?

ESR (error-to-signal ratio) — насколько модель расходится с записью, на которой училась: энергия разницы, делённая на энергию самого звука, на проверочном куске записи. Чем меньше, тем ближе.

ESR оценка
меньше 0.01 Great!
меньше 0.035 Not bad!
меньше 0.1 ...This *might* sound ok!
меньше 0.3 ...This probably won't sound great :(

neural-amp-modeler · nam/train/core.py

ESR 0.01 значит, что разница тише самого звука на 20 дБ, 0.005 — на 23 дБ.

Что такое кривая обучения?

Как менялся ESR модели, пока она училась. По горизонтали — эпохи: каждая эпоха — один проход тренера по всей записи. По вертикали — ESR на проверочном куске после каждой эпохи, шкала логарифмическая.

Сначала ESR падает быстро, потом кривая выполаживается: модель доучивает мелочи. Пики — отдельные эпохи, где обучение ненадолго сбивалось; после них кривая возвращается на прежний уровень.

ESR у захвата — число, которое тренер выдал для готовой модели. Наведите курсор на кривую — увидите ESR на каждой эпохе.
